Toilette SDU avec WC, Douche, Lavabo et Urinoir

Sanitaire SDU avec WC, Douche, Lavabo et Urinoir

Options Possibles

• Double vitrage
• Sous-sol sur patins (2 poutres en I de 16 cm)
• 4 descentes d’eau de pluie
• Revêtement de sol en PVC résistant au lieu de carrelage ou de parquet en PVC standard
• Panneaux lisses, panneaux alimentaires, panneaux coupe-feu ou panneaux en laine de roche
• Prises électriques
• Extracteur d’air 90m³/h avec interrupteur

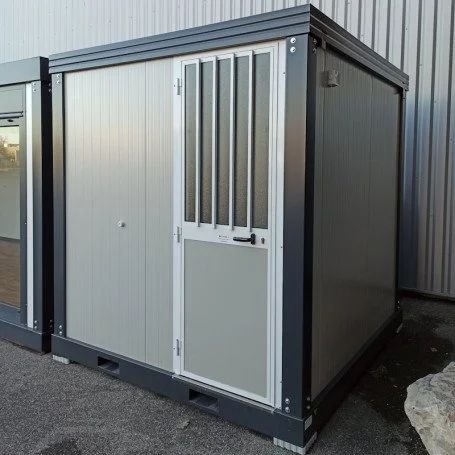

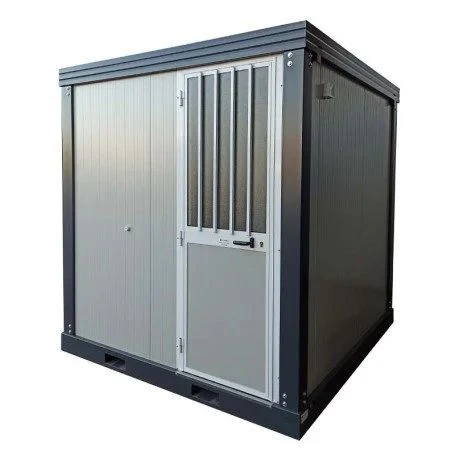

Le bloc sanitaire SDU est constitué d’un cadre en acier galvanisé et peint en gris anthracite RAL 7016.

Le profil de toit est fabriqué en acier galvanisé peint en gris anthracite RAL 7016, épaisseur 1,5 mm – hauteur 154 mm, avec 4 points de levage pour le mouvement de grue.

Les profils de base sont fabriqués en acier galvanisé laqué en gris anthracite RAL 7016, épaisseur 2 mm – hauteur 160 mm, avec passage de fourche (distance entre centres de 90 cm) pour le mouvement avec un chariot élévateur équipé de fourches de 250 cm.

Le toit est fait de panneaux sandwich en mousse de polyuréthane rigide, épaisseur 30 mm, Euroclasse Cs3d0. La couverture du toit est en tôle d’acier galvanisé ondulé, avec drainage des eaux pluviales sur les côtés.

Les murs sont en panneaux sandwich en mousse de polyuréthane rigide, épaisseur 40 mm (couleur gris clair RAL 9002), Euroclasse Cs3d0.

Le sol est en bois-ciment, épaisseur 16 mm, recouvert d’un revêtement en PVC.

Menuiserie en aluminium laqué blanc RAL 9010.

L’installation sanitaire du SDU est équipée d’une porte semi-vitrée de 84 x 220 cm (passage de 70 cm) avec barreaux et vitrage simple moulé.

La zone de lavage est équipée d’une porte intérieure pleine de 78 x 210 cm (passage de 64 cm) et d’un lanterneau de 58 x 58 cm, avec vitrage simple de 4 mm d’épaisseur.

La zone de douche est équipée d’une porte intérieure complète de 78 x 190 cm (64 cm de hauteur libre) et d’un lanterneau de 58 x 58 cm, avec vitrage moulé simple de 4 mm d’épaisseur.

Équipements Sanitaires Connectables

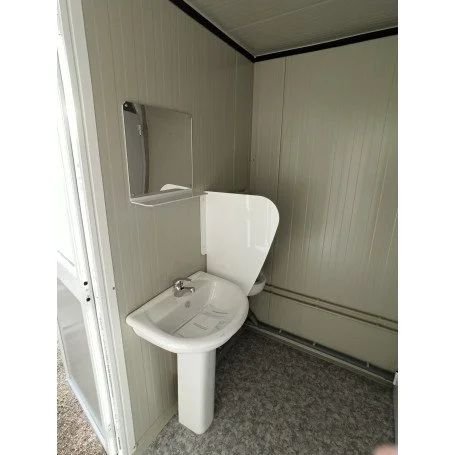

La zone d’entrée comprend un lavabo en céramique de 55 cm avec robinet d’eau froide/chaude et miroir, ainsi qu’un urinoir en céramique avec bouton poussoir et paroi en PVC.

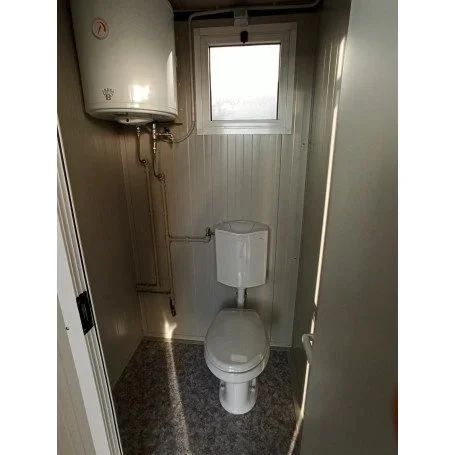

La zone WC dispose d’un WC en céramique de style anglais, équipé d’un réservoir en PVC et d’un porte-rouleau de papier.

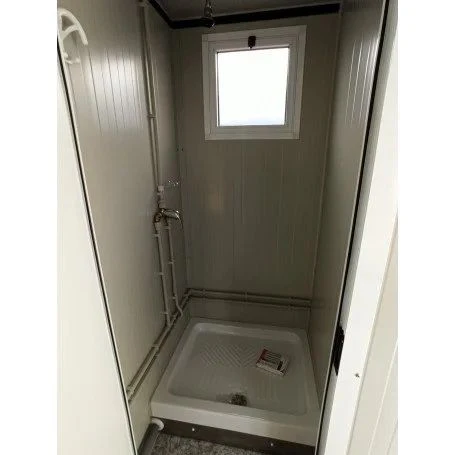

La zone de douche inclut une douche en céramique de 90 x 70 cm avec pommeau, robinet mélangeur, porte-savon et rideau en PVC.

L’entrée d’eau est dans le mur (A) et les évacuations sont connectées à 2 sorties dans le mur (E).

Installation électrique 220 V.

Le bloc sanitaire SDU est équipé dans la pièce principale d’un détecteur de présence, d’un plafonnier LED, d’un convecteur de 1000 watts, d’un tableau électrique incluant des disjoncteurs différentiels et magnéto-thermiques (maximum 6 KW) et d’une boîte de connexions externe.

La zone WC inclut un détecteur de présence, un plafonnier LED de 7,5 watts et un chauffe-eau de 50 litres.

Il n’y a pas d’installation électrique dans la zone de douche, la lumière provient de l’espace au-dessus de la porte de la douche et du lanterneau.

Caractéristiques Techniques

DIMENSIONS

• Hauteur extérieure : 248 cm
• Hauteur intérieure : 220 cm
• Largeur : 230 cm
• Profondeur : 242 cm

CADRE DE RÉFÉRENCE

• Matériau : Acier galvanisé et laqué
• Couleur : Gris anthracite RAL 7016
• Épaisseur : 1,5 mm
• Base : hauteur 160 mm, épaisseur 2 mm
• Toit : hauteur 154 mm
• Manipulation : 4 prises au plafond pour crochets de levage, base avec passage de fourches pour manipulation avec chariot élévateur équipé de fourches de 250 cm.

MENUISERIE

• Matériau : Aluminium laqué blanc RAL 9010
• Porte(s) : 1 porte semi-vitrée de 84 × 220 cm (passage de 70 cm) avec barreaux, vitrage moulé simple + 1 porte intérieure de 78 × 210 cm (passage de 64 cm) pleine + 1 porte intérieure de 78 × 190 cm (passage de 64 cm) pleine
• Fenêtre(s) : 2 lanterneaux, taille 58 × 58 cm, vitrage moulé simple, épaisseur 4 mm

MURS, PARTITIONS ET TOIT

• Matériau : panneaux sandwich
• Isolation : mousse de polyuréthane rigide
• Épaisseur des murs et cloisons : 40 mm
• Épaisseur du toit : 30 mm
• Revêtement du toit : Tôle d’acier galvanisé ondulé
• Couleur du mur : Gris clair RAL 9002

SOL

• Structure : Panneaux bois-ciment
• Épaisseur : 16 mm
• Revêtement : PVC

FACILITÉS SANITAIRES

• 1 lavabo en céramique dim. 55 cm avec robinet d’eau froide/chaude et miroir
• 1 urinoir en céramique avec bouton poussoir
• 1 WC en céramique de style anglais équipé d’un réservoir en PVC et d’un porte-rouleau
• 1 douche en céramique dim. 90×70 cm avec pommeau, robinet mélangeur, porte-savon et rideau en PVC
• Entrée d’eau dans le mur (A) – Évacuation connectée à 2 sorties dans le mur (E)

ÉLECTRICITÉ

• Éclairage : 2 détecteurs de présence + 2 plafonniers LED de 7,5 W
• Chauffage : 1 convecteur de 1000 W
• Eau chaude : 1 chauffe-eau électrique de 50 L
• Tableau : 1 tableau incluant disjoncteur différentiel et disjoncteurs
• Connexion : 1 boîte de connexions externe
